焊丝特点：SHM461大型热轧支撑辊堆焊焊丝。 采用Cr-Mo-Ni-V合金系，由于大量高温合金的加入,使堆焊层具有很高的热强性，良好的塑性、极高的韧性，由于独特配方设计，通过配合合理的热处理工艺，使堆焊层达到最佳硬度，事焊缝金属具有良好的韧性和耐冷热疲劳性能，使大型轧辊堆焊时不会出现剥落、不耐磨等缺陷。
焊丝用途： 主要用于大型热轧支承辊、工作辊、开坯辊的表面堆焊。

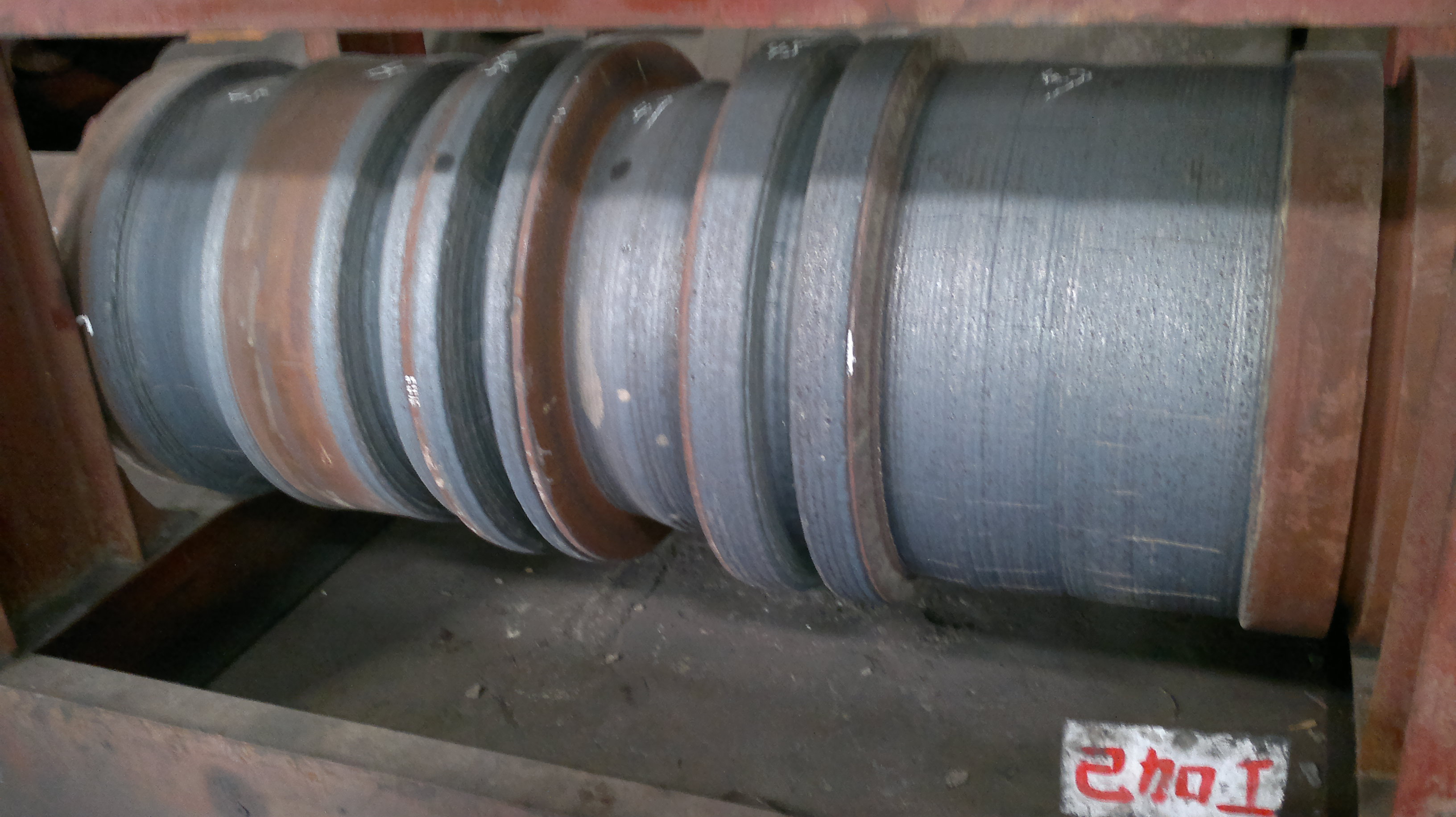

开坯辊堆焊焊丝
型号 SM501
产品名称：开坯辊埋弧堆焊焊丝
焊丝型号：SHM501
焊丝硬度：HRC50
配合焊剂：HJ260

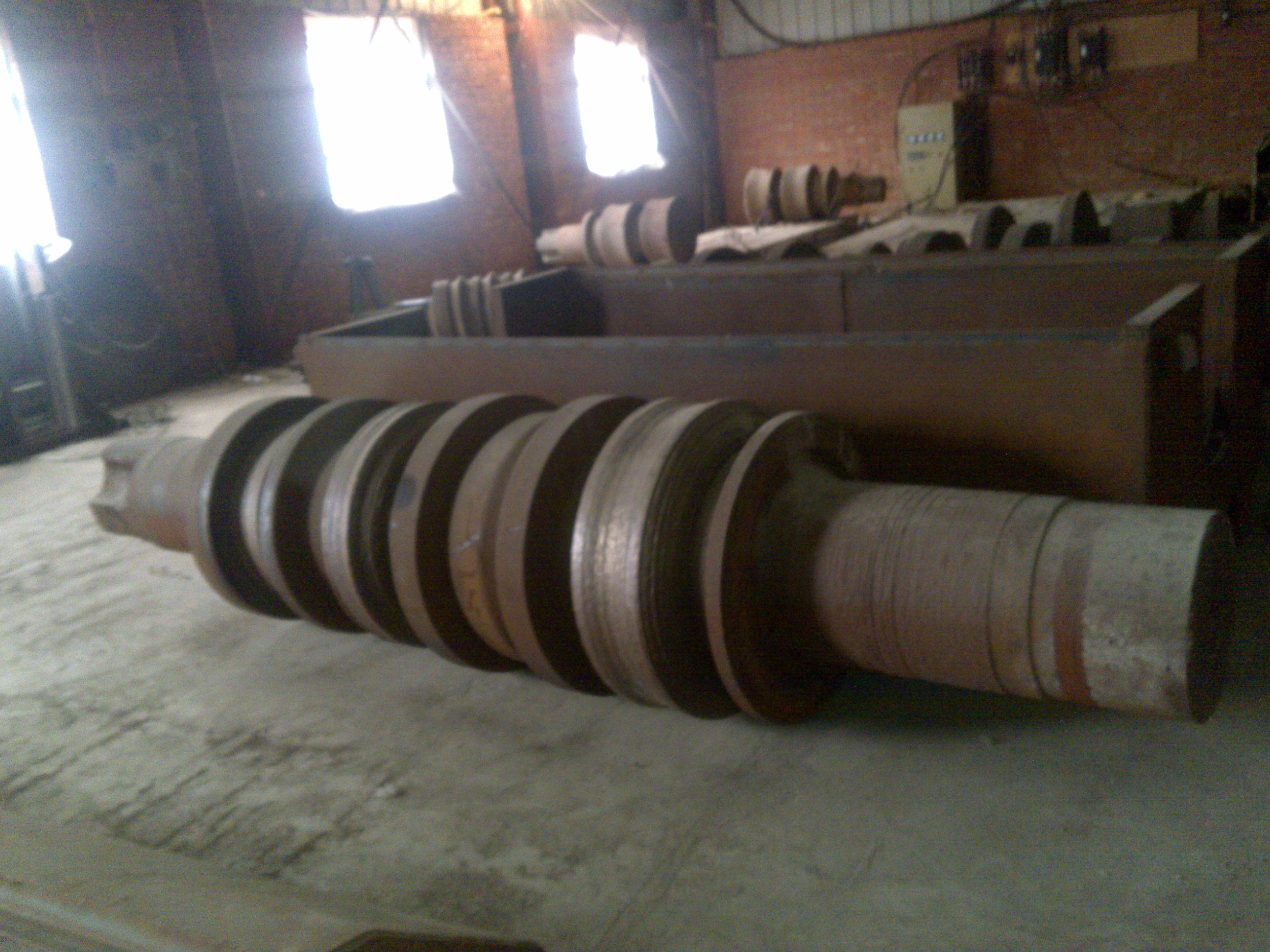

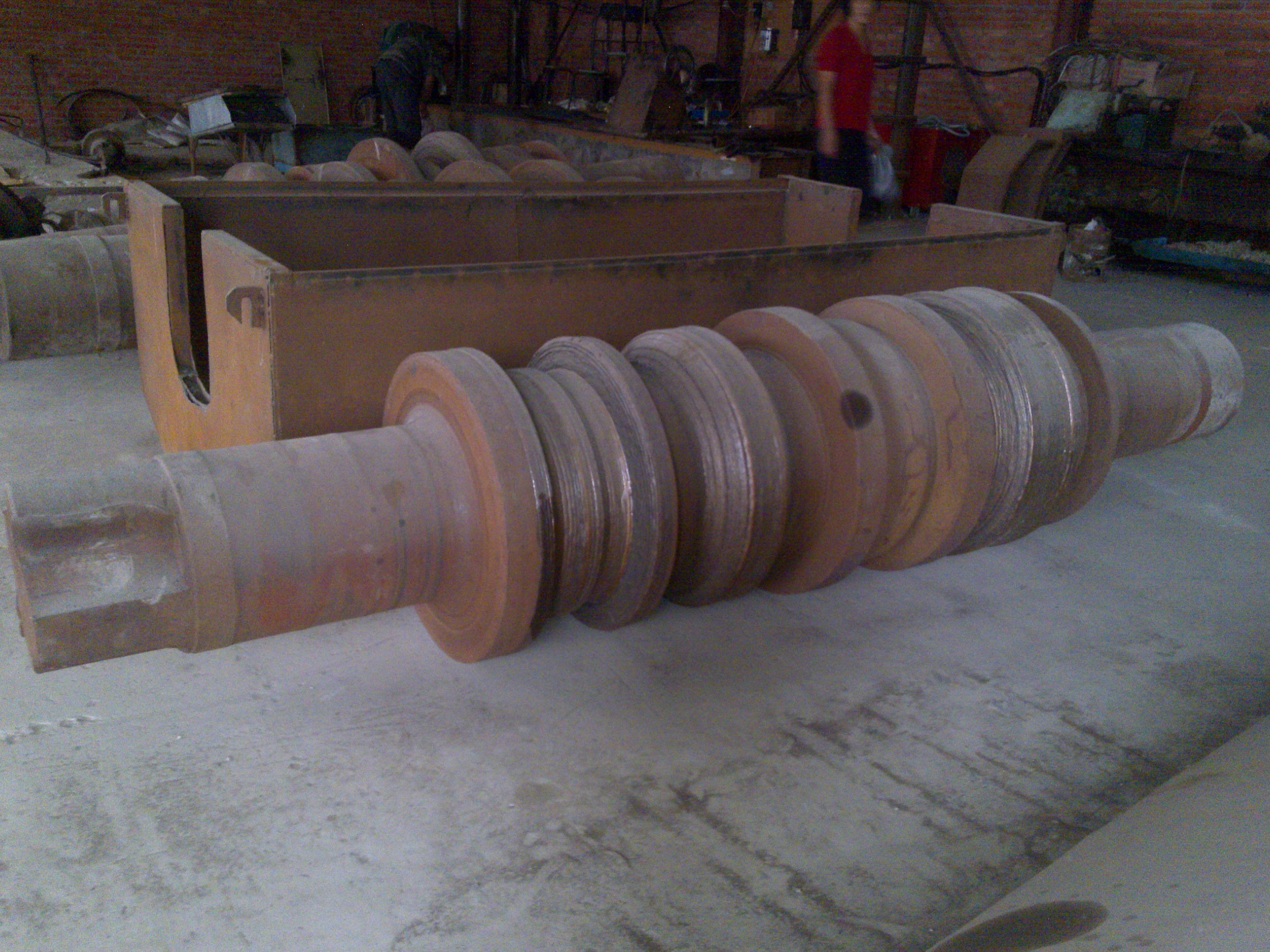

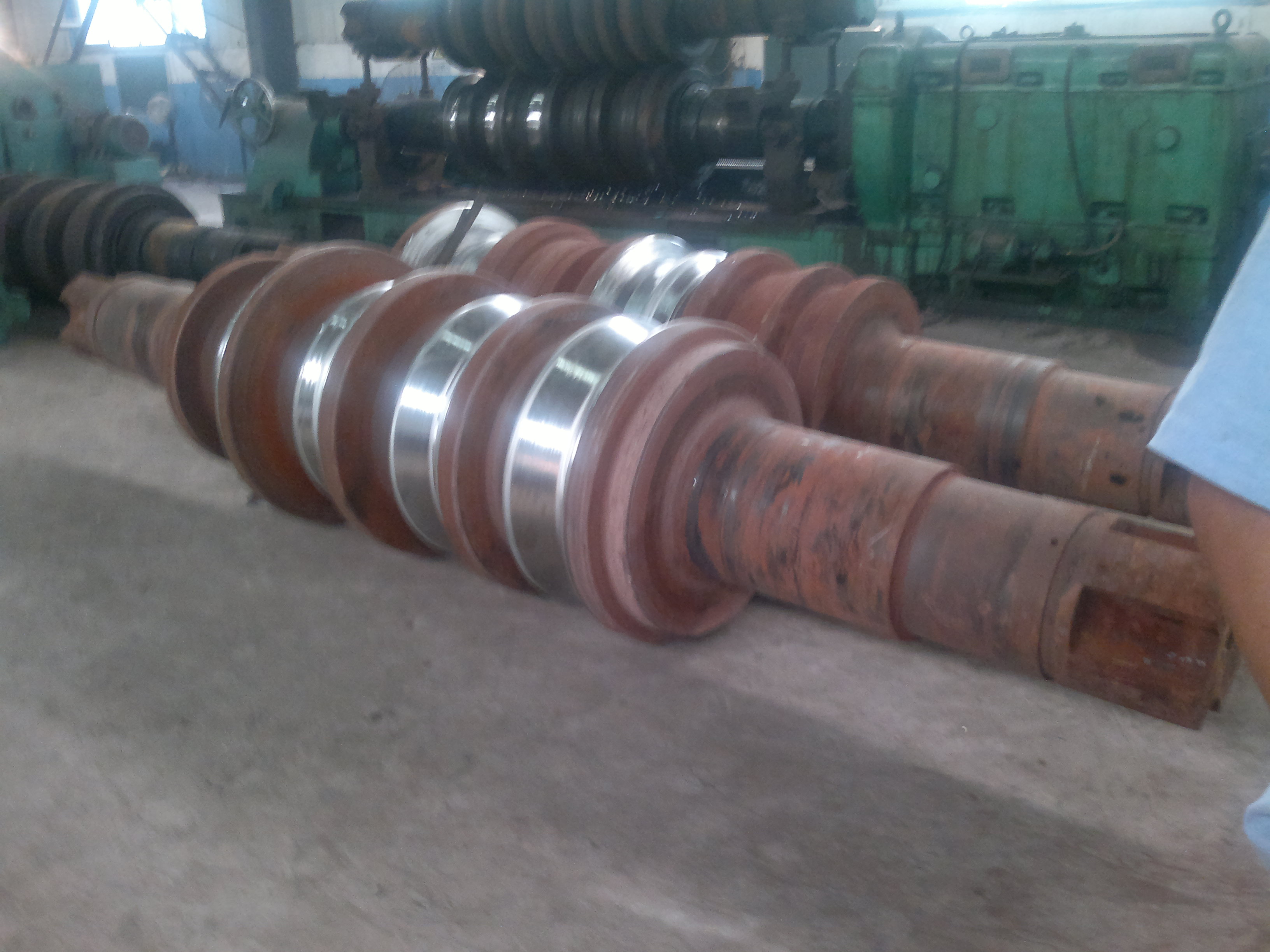

焊丝用途： 适用于高温、高负荷轧辊的硬面层堆焊，主要用于各种钢开坯辊、热轧工作辊、型材、棒材辊等前几道次孔型的堆焊。
焊丝材质：（%）
项目 | C | Mn | Si | Cr | Mo | V | Fe |
范围值 | 0.35~0.45 | 1.0~2.5 | 0.5~2.0 | 5.0~7.0 | 1.0~2.0 | 0.2~0.8 | - |
一般值 | 0.4 | 1.6 | 0.65 | 6.5 | 1.5 | 0.4 | Bal |
熔敷金属化学成分（%）及硬度（配以HJ260）
项目 | C | Mn | Si | Cr | Mo | V | Fe | 硬度 |
范围值 | 0.2 | 0.9 | 1.0 | 5.5 | 1.5 | 0.4 | Bal | HRC50~55 |
焊丝硬度;HRC50

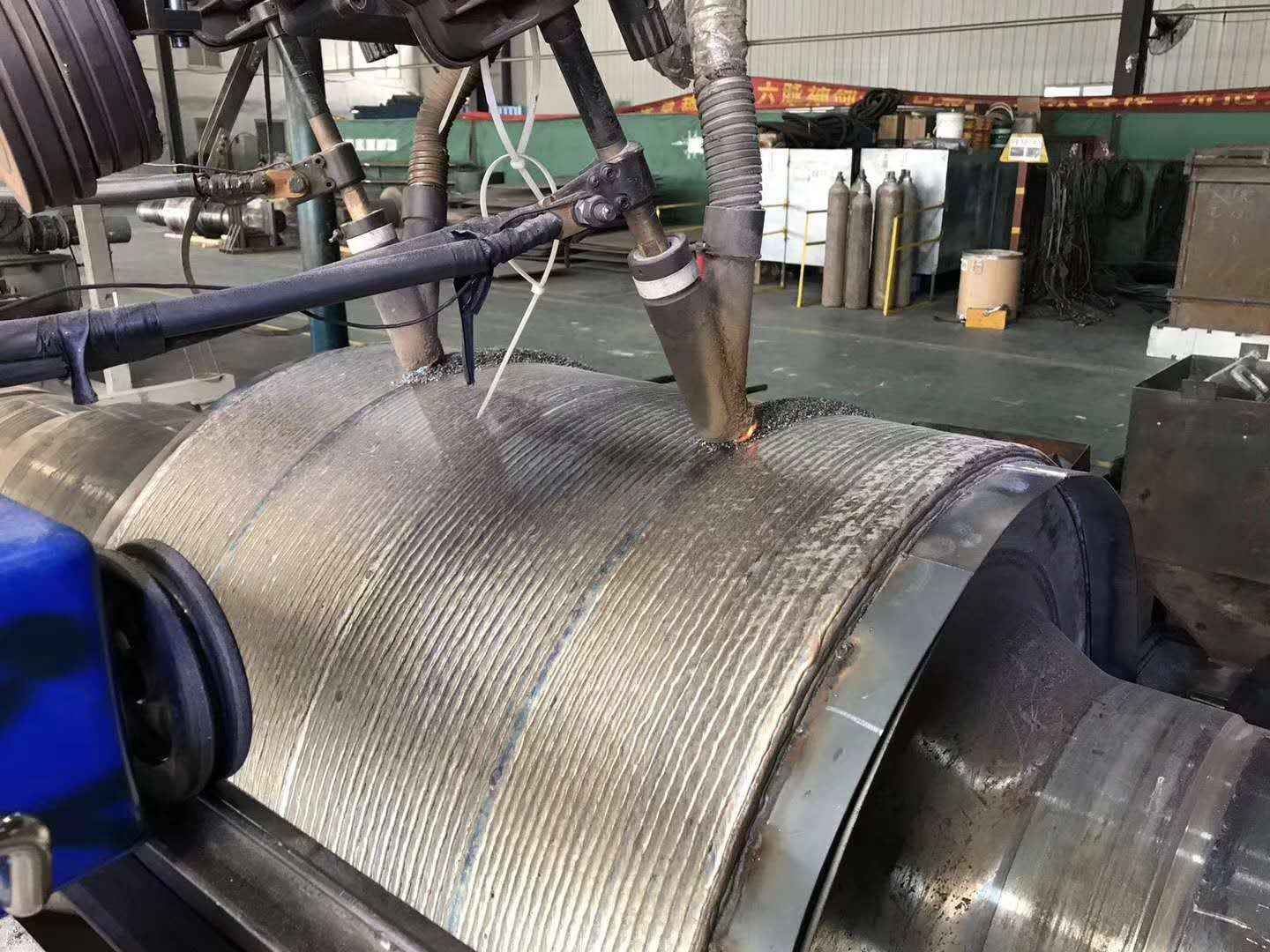

常规供货规格及焊接规范
焊接电流（A） | 焊接电压 (V) | 焊接速度 (mm/min) | 层间及预热温度 （℃） | 去应力热处理 |
Φ4.0 | ||||
400~500 | 29~32 | ~500 | 300~350 | 焊后缓冷至室温，再经500℃保温后缓冷至室温 |
注意事项：
1）清除堆焊处的油污、绣等
2）配用焊剂应按照规定进行烘焙。
